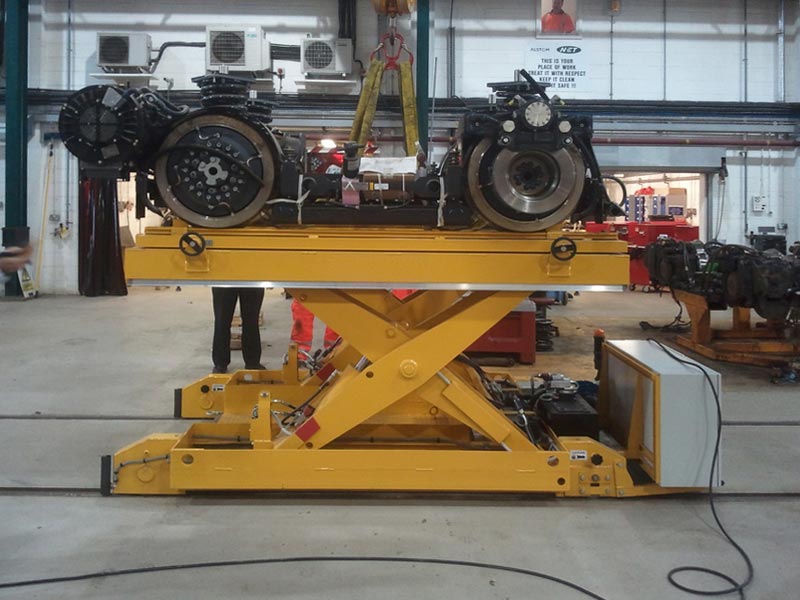

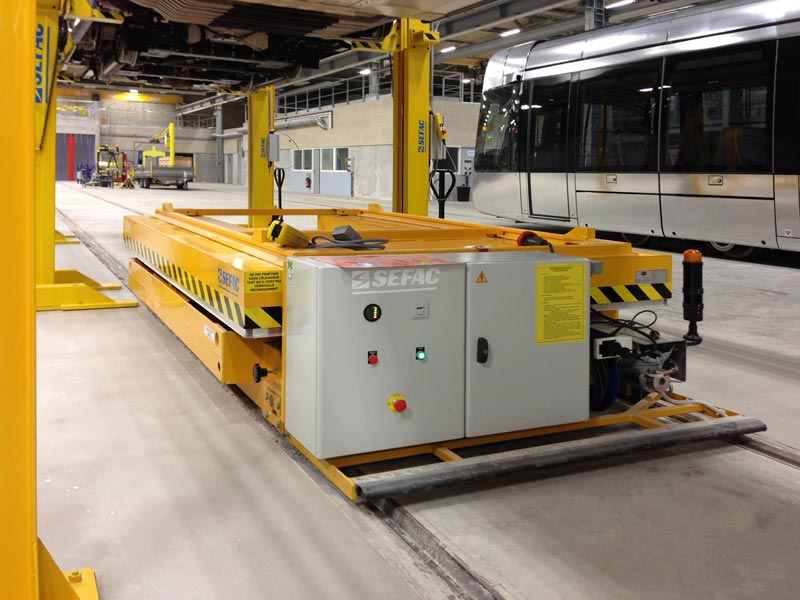

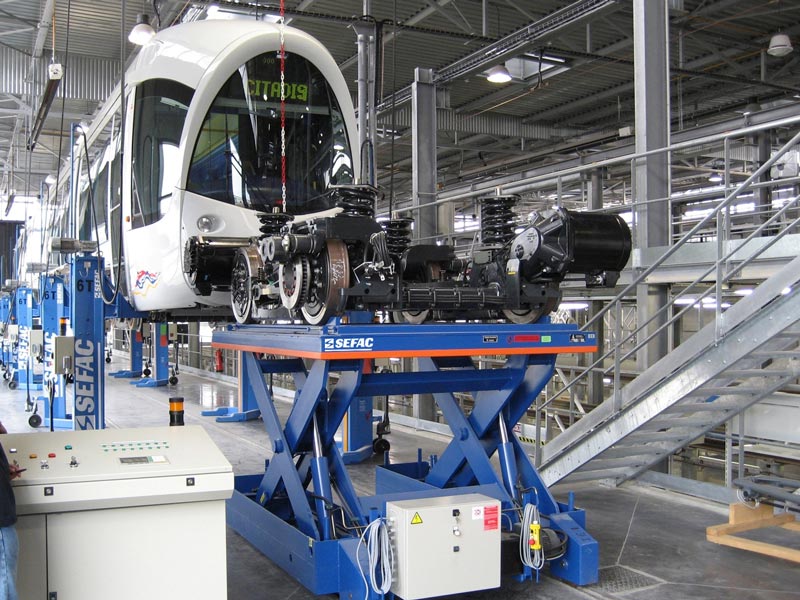

La table dépose bogie permet de déposer/poser un bogie d’un tramway ou d’un train levé par des colonnes élévatrices. Elle existe en 2 capacités : 6 tonnes et 8 tonnes. Nos 2 modèles comportent une découpe en forme de U permettant aux opérateurs d’accéder sous le bogie lors de la dépose ou pose. Vous référer au tableau technique pour plus de précisions.
SEFAC vous propose cette solution configurable sur-mesure. Contactez-nous pour en discuter.
| Référence | TDB 6T | TDB 8T |
| Capacité | 6t | 8t |
| 2 versions | Version 1 : Tout autonome : Elévation + Déplacement sur les rails de l’atelier
Version 2 : Semi-autonome : Elévation sur prise de l’atelier. Déplacement avec batteries embarquées |
Version 1 : Tout autonome : Elévation + Déplacement sur les rails de l’atelier
Version 2 : Semi-autonome : Elévation sur prise de l’atelier. Déplacement avec batteries embarquées |
| Point haut | 1680 mm | 1950 mm |
| Hauteur de dépose/pose de bogie | 1455 mm (A définir sur demande) | 1350 mm (A définir sur demande) |
| Point bas | 690 mm | 950 mm |
| Longueur hors tout | 3740 mm | 4206 mm |
| Largeur hors tout | 1900 mm | 1900 mm |
| Ripage du bogie sur le plateau de la table | +/- 25 mm et +/- 1,5° | +/- 25 mm et +/- 1,5° |
| Tension | 400V/50Hz TRI – 4 kW (en mode semi-autonome – Brancher la fiche de l’élévation)
220V mono (en mode tout autonome). Un coffret recharge batteries est fourni avec la table dépose bogie. |
400V/50Hz TRI – 4 kW (en mode semi-autonome – Brancher la fiche de l’élévation)
220V mono (en mode tout autonome). Un coffret recharge batteries est fourni avec la table dépose bogie. |
| Commande | Coffret de puissance / commande embarqué
Radiocommande Boite à boutons filaire avec les boutons poussoir Montée, Descente et Arrêt d’urgence (Câble de 3 m) Balise lumineuse et sonore Rack batteries mobile interchangeable |
Coffret de puissance / commande embarqué
Radiocommande Boite à boutons filaire avec les boutons poussoir Montée, Descente et Arrêt d’urgence (Câble de 3 m) Balise lumineuse et sonore Rack batteries mobile interchangeable |
| Modes de levage | Montée, Descente, Ripage, Avancer, Reculer | Montée, Descente, Ripage, Avancer, Reculer |
| Vitesse de déplacement (sur batteries) | Petite vitesse : 2 m/min
Grande vitesse : 15 m/min |
Petite vitesse : 2 m/min
Grande vitesse : 15 m/min |
| Sécurité | Béquille de sécurité pour la maintenance de la table
Clapet de sécurité sur corps du vérin Limiteur de pression Arrêt d’urgence 2 vérins de verrouillage (pour accéder sous le bogie en cours de dépose) Cadre de sécurité sous plateau bogie 1 pressostat taré à +10% CMU 5 Fin de course Bord sensible avant et arrière |
Béquille de sécurité pour la maintenance de la table
Clapet de sécurité sur corps du vérin Limiteur de pression Arrêt d’urgence 2 vérins de verrouillage (pour accéder sous le bogie en cours de dépose) Cadre de sécurité sous plateau bogie 1 pressostat taré à +10% CMU 5 Fin de course Bord sensible avant et arrière |
| Mode de secours | Descente de secours dans le cas d’une absence d’alimentation électrique
Débrayage du motoréducteur de déplacement |
Descente de secours dans le cas d’une absence d’alimentation électrique
Débrayage du motoréducteur de déplacement |
| Option | Etanchéité renforcée | Etanchéité renforcée |
| Autres | Table dépose bogie 6 tonnes conçue pour une table tournante d’un diamètre de 3 mètres.
Anneaux de traction avant et arrière |
Table dépose bogie 6 tonnes conçue pour une table tournante d’un diamètre de 3 mètres.
Anneaux de traction avant et arrière |
La colonne peut se déplacer dans toutes les directions avec son système de déplacement type transpalette pour libérer la zone de levage. Pas de problème d’interférence avec le gabarit dynamique du véhicule.
