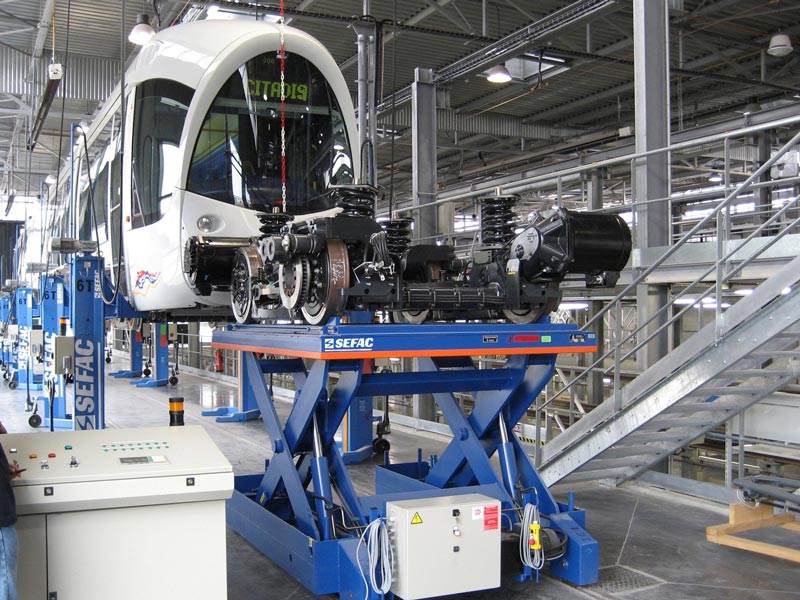

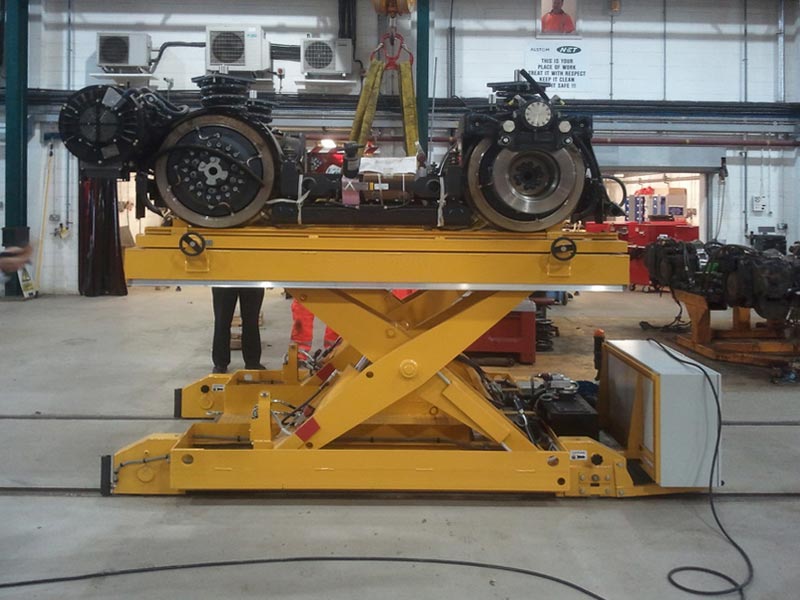

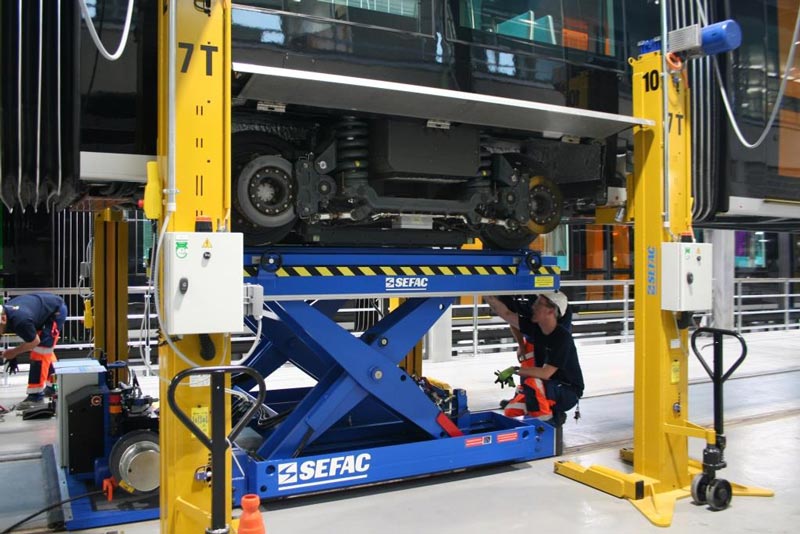

La plataforma de bogies se utiliza para desmontar/instalar un bogie de tranvía o tren elevado mediante columnas elevadoras. Está disponible en 2 capacidades: 6 toneladas y 8 toneladas. Nuestros dos modelos incorporan un recorte en forma de U que permite a los operarios acceder a la parte inferior del bogie durante su desmontaje o instalación.
Consulte la tabla técnica para más información.
SEFAC le ofrece esta solución personalizable. Contacte con nosotros !
| Refencia | TDB 6T | TDB 8T |
| Capacidad | 6t | 8t |
| 2 versiones | Versión 1: Totalmente autónomo: Elevación + Desplazamiento en los raíles del taller
Versión 2: Semiautónomo: Elevación mediante conexión a un enchufe del taller. Desplazamiento con baterías integradas |
Versión 1: Totalmente autónomo: Elevación + Desplazamiento en los raíles del taller
Versión 2: Semiautónomo: Elevación mediante conexión a un enchufe del taller. Desplazamiento con baterías integradas |
| Cota más alta de posicionamiento | 1680 mm | 1950 mm |
| Altura de desmontaje/montaje de bogie | 1455 mm (Se especificará bajo pedido) | 1350 mm (Se especificará bajo pedido) |
| Cota más baja de posicionamiento | 690 mm | 950 mm |
| Longitud total | 3740 mm | 4206 mm |
| Anchura total | 1900 mm | 1900 mm |
| Desplazamiento lateral del bogie en la plataforma de la mesa | +/- 25 mm y +/- 1,5° | +/- 25 mm y +/- 1,5° |
| Voltaje | 400 V/50 Hz TRI – 4 kW (en modo semiautónomo – Enchufar la clavija de elevación)
220 V MONO (en modo totalmente autónomo). Se suministra un armario de carga de baterías con la mesa baja-bogie. |
400 V/50 Hz TRI – 4 kW (en modo semiautónomo – Enchufar la clavija de elevación)
220 V MONO (en modo totalmente autónomo). Se suministra un armario de carga de baterías con la mesa baja-bogie. |
| Mando | Cuadro eléctrico de potencia/ control integrado
Telemando inalámbrico Botonera alámbrica con pulsadores de Subida, Bajada y Parada de emergencia (Cable de 3 m) Baliza luminosa y acústica Armario de carga de baterías móvil intercambiable |
Cuadro eléctrico de potencia/ control integrado
Telemando inalámbrico Botonera alámbrica con pulsadores de Subida, Bajada y Parada de emergencia (Cable de 3 m) Baliza luminosa y acústica Armario de carga de baterías móvil intercambiable |
| Modos de elevación | Subida, Bajada, Desplazamiento lateral, Avanzar, Retroceder | Subida, Bajada, Desplazamiento lateral, Avanzar, Retroceder |
| Velocidad de desplazamiento (con baterías) | Baja velocidad: 2 m/min
Alta velocidad: 15 m/min |
Baja velocidad: 2 m/min
Alta velocidad: 15 m/min |
| Seguridad | Patín de seguridad para el mantenimiento de la mesa
Válvula de seguridad en el cuerpo del gato Limitador de presión Parada de emergencia 2 cilindros de bloqueo (para acceder bajo el bogie que se está desmontando) Estructura de seguridad bajo la plataforma superior de la mesa 1 presostato tarado a +10% CMU 5 detectores de final de carrera Borde sensible delantero y trasero |
Patín de seguridad para el mantenimiento de la mesa
Válvula de seguridad en el cuerpo del gato Limitador de presión Parada de emergencia 2 cilindros de bloqueo (para acceder bajo el bogie que se está desmontando) Estructura de seguridad bajo la plataforma superior de la mesa 1 presostato tarado a +10% CMU 5 detectores de final de carrera Borde sensible delantero y trasero |
| Modo de emergencia | Bajada de emergencia en caso de fallo de suministro eléctrico
Desconexión del motorreductor de traslación |
Bajada de emergencia en caso de fallo de suministro eléctrico
Desconexión del motorreductor de traslación |
| Opcional | Estanqueidad reforzada | Estanqueidad reforzada |
| Otros datos | Mesa baja-bogie 6 toneladas diseñada para mesa giratoria de 3 metros de diámetro.
Anillas de tracción delanteras y traseras |
Mesa baja-bogie 6 toneladas diseñada para mesa giratoria de 3 metros de diámetro.
Anillas de tracción delanteras y traseras |
La columna puede moverse en todas las direcciones gracias a su sistema de movimiento tipo transpaleta, lo que permite liberar el área de elevación. No hay problemas de interferencia con el gálibo dinámico del vehículo.
