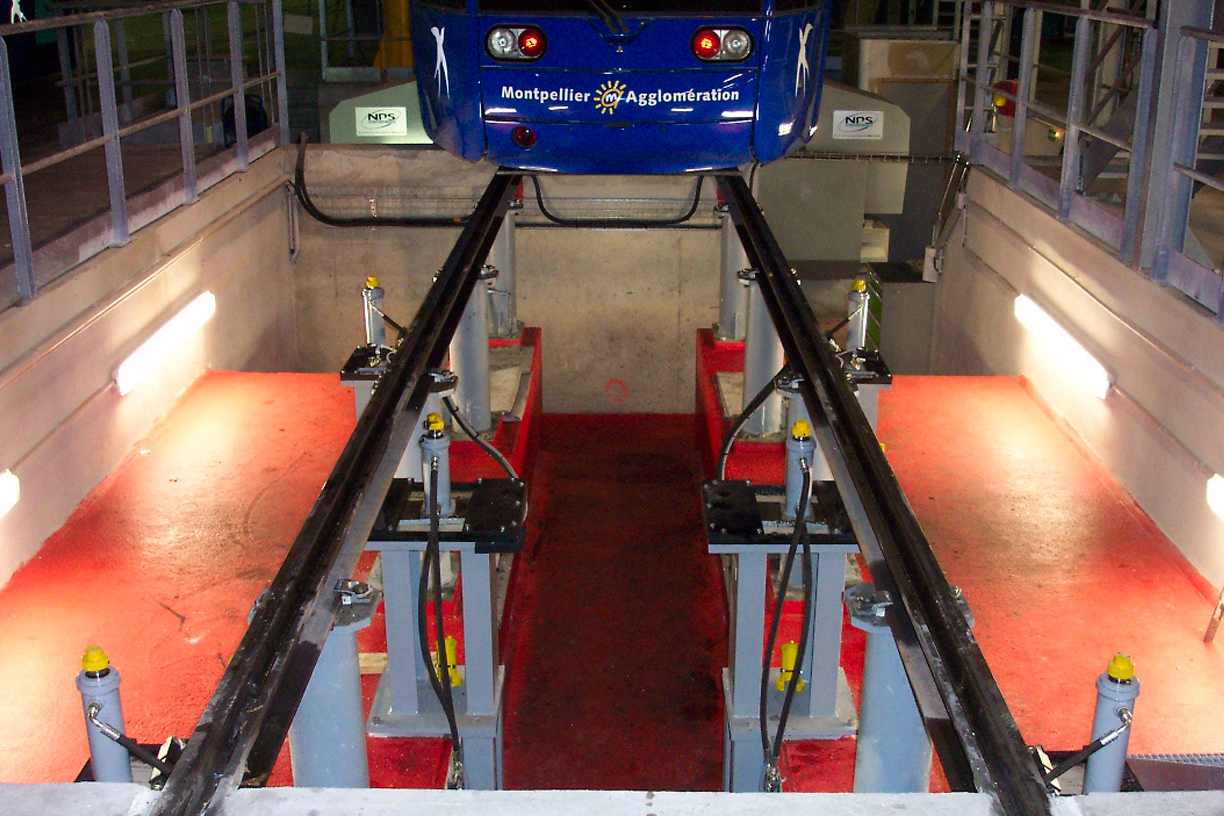

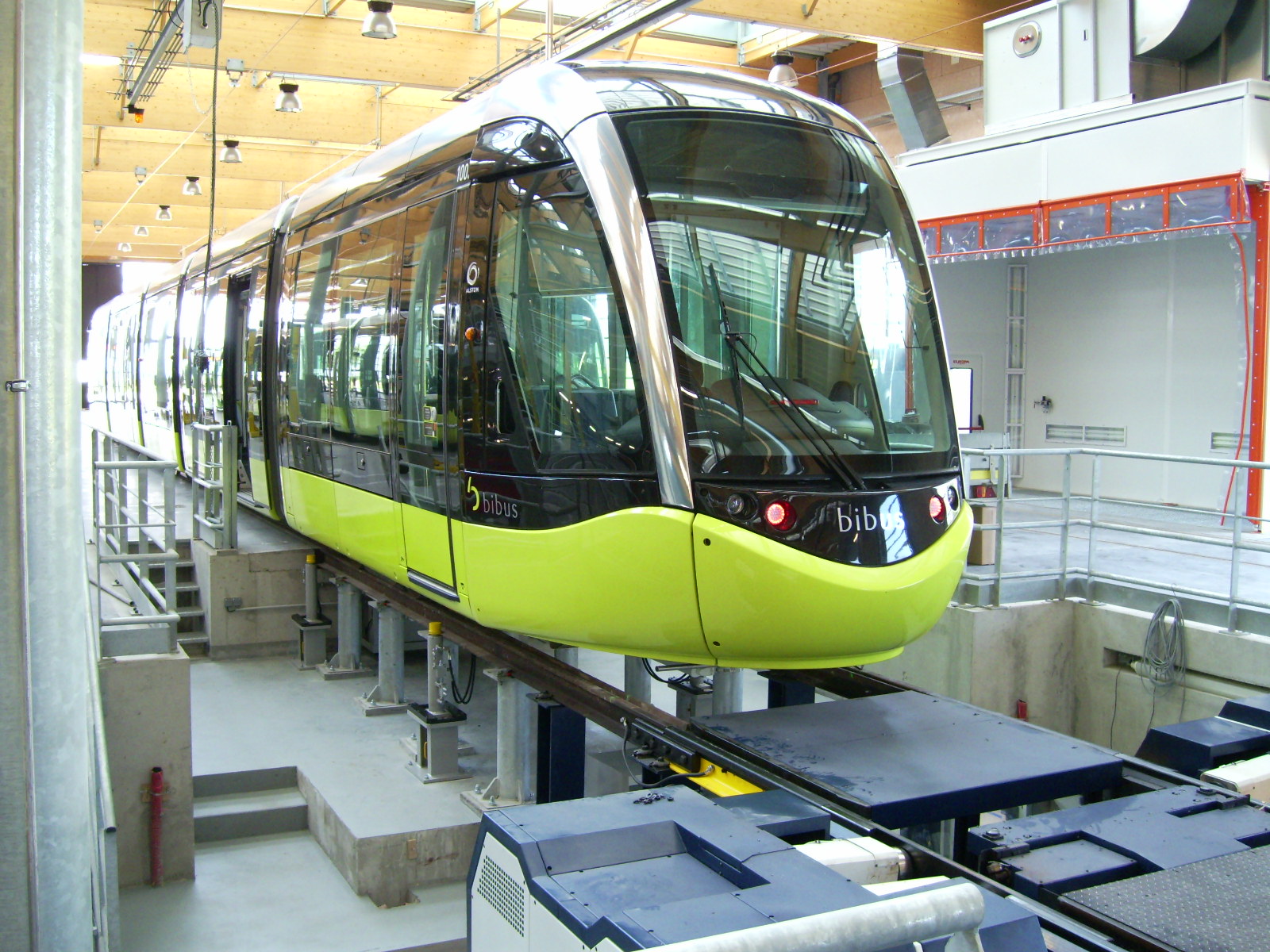

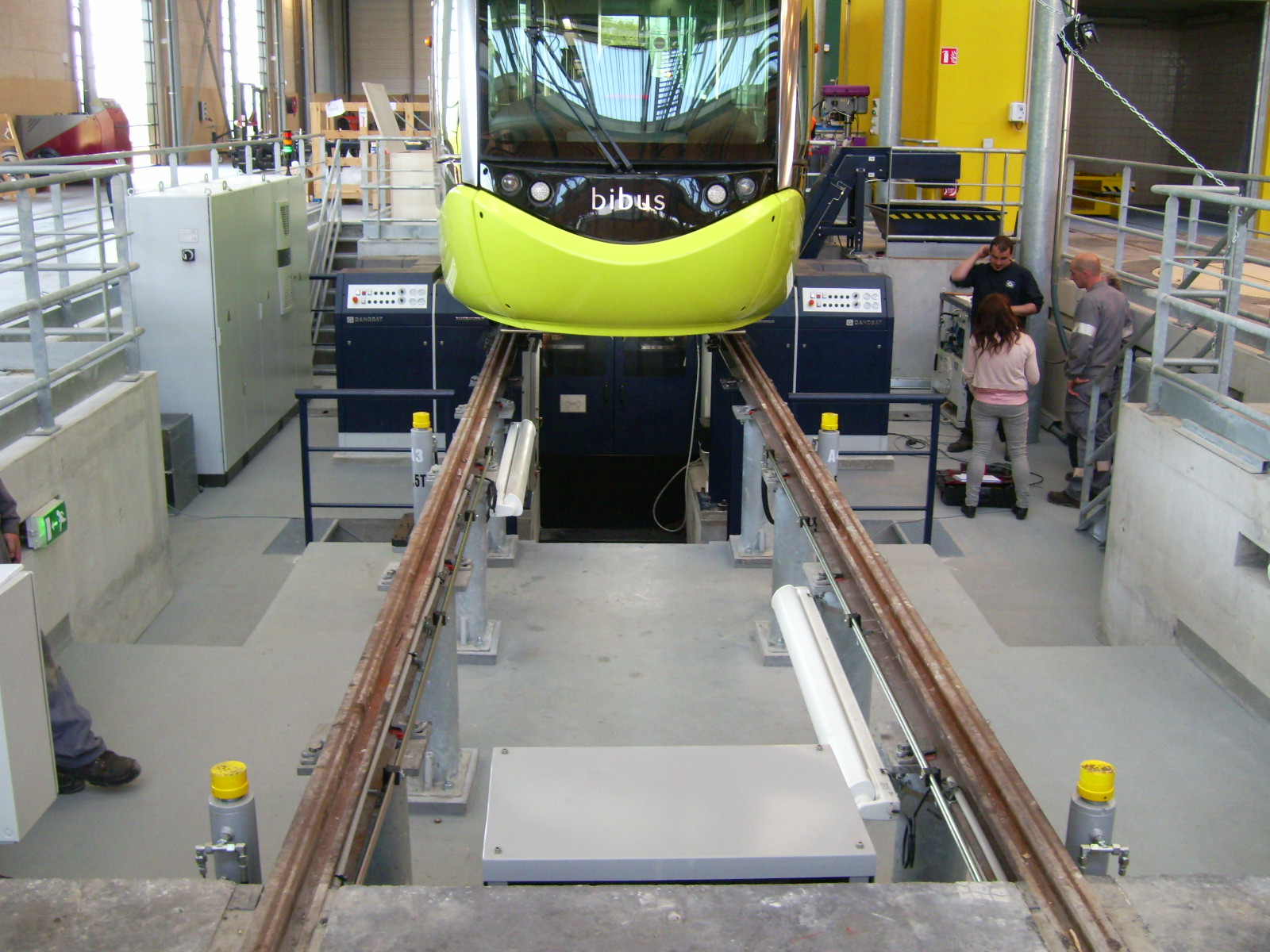

Poste de vérin de calage de caisse

Le poste de vérins de calage de caisse est situé dans la continuité du tour en fosse. Il est destiné à compenser l’affaissement des suspensions et/ou la réduction du diamètre des roues (usure des bandages et opérations de reprofilage) après les opérations d’usinage du tour en fosse. Cette opération de recalage permet de garder un niveau identique entre le plancher du véhicule et les quais en ville.

Version 4 vérins extérieurs :
Pour soulever uniquement la caisse du véhicule de quelques centimètres.
Version 4 vérins extérieurs + 2 intérieurs :
Les 4 extérieurs pour soulever la caisse du véhicule.
Les 2 intérieurs : Pour lever une extrémité du bogie + la caisse du véhicule.
Version 4 vérins extérieurs + 4 intérieurs :
Les 4 extérieurs pour soulever la caisse du véhicule.
Les 4 intérieurs : Pour lever un bogie + la caisse du véhicule.

Vous référer au tableau technique pour plus de précisions.

Les caractéristiques techniques

Référence	VCC4EXT	VCC2INT ou VCC4INT
Type de levage	Levage de la caisse du véhicule	Levage sous bogie
Capacité	4,5 t par vérin ou 5 t par vérin	4,5 t par vérin ou 5 t par vérin
Diamètre de la tête du vérin	Ø 70 mm	Ø 50 mm
Course hydraulique	230 mm	150 mm
Course mécanique	70 mm	30 mm
Déplacement longitudinal du vérin	+/- 100 mm	+/- 100 mm
Déplacement transversal du vérin	0 mm	+/- 20 mm
Tension	400V/50Hz TRI – 4 kW	400V/50Hz TRI – 4 kW
Commande	Coffret de puissance / commande Boite à boutons filaire avec les boutons poussoir Montée, Descente et Arrêt d’urgence. Câble de 3 m	Coffret de puissance / commande Boite à boutons filaire avec les boutons poussoir Montée, Descente et Arrêt d’urgence. Câble de 3 m
Modes de levage	2 Vérins et 4 vérins	2 Vérins et 4 vérins
Sécurité	Cale de sécurité lorsque la tige est sortie Clapet de sécurité sur corps du vérin Limiteur de pression Arrêt d’urgence	Cale de sécurité lorsque la tige est sortie Clapet de sécurité sur corps du vérin Limiteur de pression Arrêt d’urgence
Mode de secours	Descente de secours dans le cas d’une absence d’alimentation électrique	Descente de secours dans le cas d’une absence d’alimentation électrique
Autres	Tuyaux rigides entre le groupe hydraulique et chaque vérin. Flexibles proche des vérins	Tuyaux rigides entre le groupe hydraulique et chaque vérin. Flexibles proche des vérins

Les accessoires associés

Technologie sefac

La colonne peut se déplacer dans toutes les directions avec son système de déplacement type transpalette pour libérer la zone de levage. Pas de problème d’interférence avec le gabarit dynamique du véhicule.
