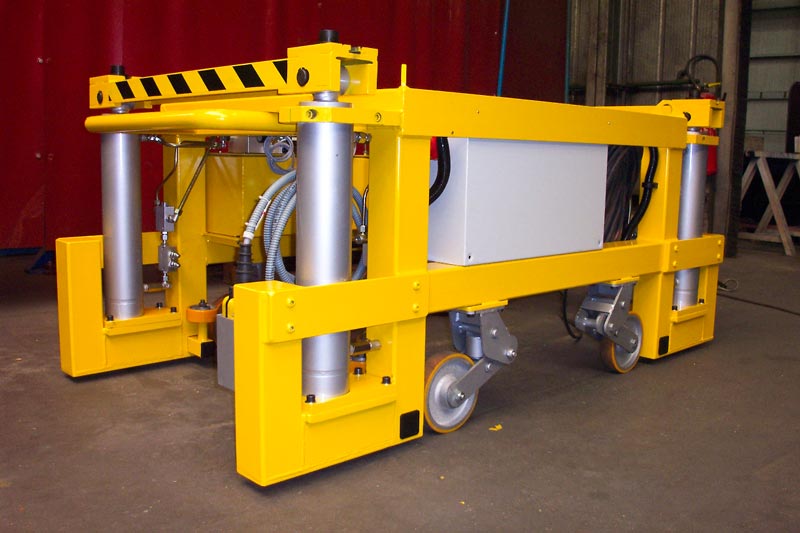

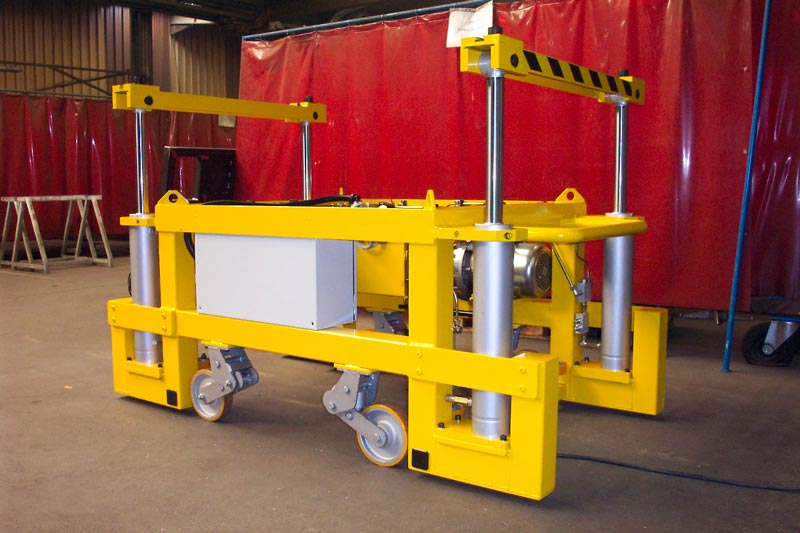

La carretilla elevadora de bogies es un elevador de cilindros que permite elevar un bogie unos centímetros mediante 4 puntos de elevación (situados bajo el bogie), sin desmontarlo (la carrocería del material rodante permanece siempre en el bogie), para liberar las ruedas de hierro del raíl (altura de elevación suficiente para liberar el trinquete del tren). Esta operación de elevación hace accesibles muchas operaciones de mantenimiento que requieren levantar las ruedas del tren, como cambios de ruedas, patín magnético, etc.
La carretilla elevadora de bogies se desplaza sobre una vía por debajo del material rodante que debe colocarse bajo el bogie (por ejemplo, sobre pilotes en el caso de un tranvía de línea o sobre vías de foso en el caso de un tren de metro).
La carretilla elevadora de bogies funciona de forma electrohidráulica y el movimiento de elevación lo proporcionan 4 cilindros hidráulicos sincronizados.
Existen varios modelos de carretillas elevadoras de bogies, todos ellos adecuados para el material rodante que va a elevar y para el taller.
• Capacidad de 16 toneladas para bogies ARPEGE tractores/portadores
• Capacidad de 17 toneladas para bogies MPL16 portadores y tractores
• Capacidad de 20 toneladas para bogies ARPEGE tractores/portadores
• Capacidad de 20,4 toneladas para bogies IXEGE tractores
Consulte la tabla técnica para más información.
Contacte con nosotros !
| Referencia | CLB |
| Capacidad | 16t, 17t, 20t y 20,4t |
| Recorrido | 300 / 350 mm |
| Cota más baja de posicionamiento | 1000 mm |
| Longitud total | 2250 mm |
| Anchura total | 1200 mm |
| Diámetro de cada apoyo | Ø 60 (según el punto de elevación bajo el bogie) |
| Equipamiento | Ruedas-guía
Ruedas retractiles Soporte de horquillas Barra de transporte Anilla para eslinga |
| Ajuste lateral de cada apoyo | +/- 30 mm |
| Voltaje | 400V/50Hz TRI+N – 4 kW (en modo semiautónomo – Enchufar la clavija de elevación) |
| Mando | Cuadro eléctrico de potencia/control integrado
Botonera alámbrica con pulsadores de Subida, Bajada y Parada de emergencia (Cable de 3 m) Enrollador 20 m para cable de alimentación |
| Modos de elevación | Subida, Bajada: 2 apoyos delanteros, 2 apoyos traseros o 4 apoyos |
| Desplazamiento | Manual |
| Seguridad | Calce de seguridad en cada gato
Válvula piloto Relé de seguridad Parada de emergencia Válvula anticaída Válvula reguladora de caudal compensado |
| Modo de emergencia | Bajada y Subida de emergencia en caso de fallo de suministro eléctrico |
La columna puede moverse en todas las direcciones gracias a su sistema de movimiento tipo transpaleta, lo que permite liberar el área de elevación. No hay problemas de interferencia con el gálibo dinámico del vehículo.
